在攒机界中，99%的CPU在主板正面安装， 而市场总有搅局者，我这次手中拿到的益德Q270主板，采用了CPU反装自主专利设计，打破CPU装在主板正面的传统，到底为什么这样设计呢？当然官方也给我一些宣传的卖点：被动式散热、静音运行、双网口设计、稳定不掉帧、USB Type-C接口等，好像这一圈看下来也没有什么特殊功能。在攒机界不缺乏脑洞大开的人，但他们一般都在机箱上做文章，很少有人直接把主板改掉，益德算是第一个吃螃蟹的人.不过这个螃蟹到底好吃不吃，接下来就让我们拭目以待。

外观细节

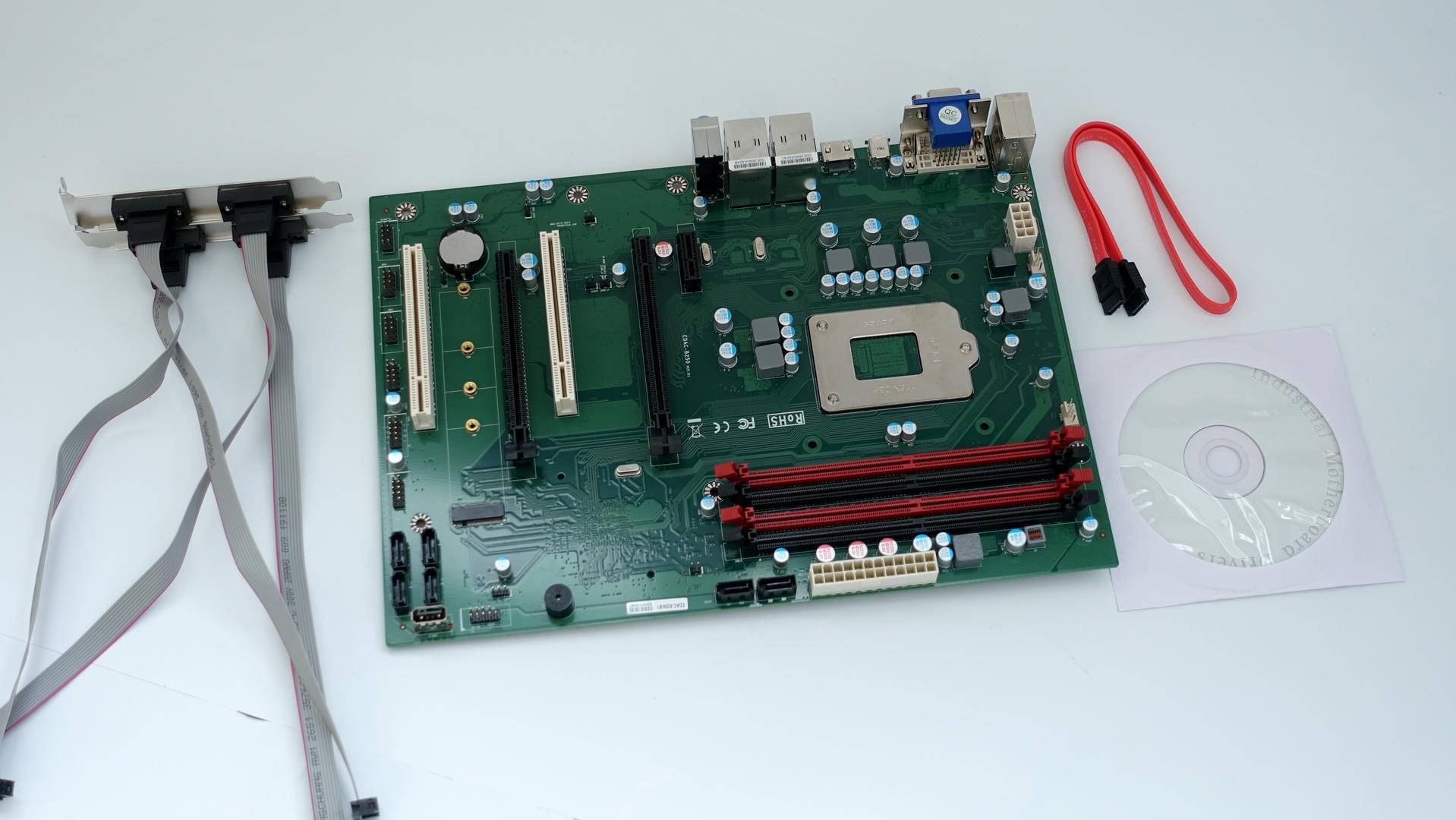

首先来看看这款主板的外观细节，这里我就直接跳过拆箱环节了，毕竟这货就没有什么包装箱。配件方面，附赠了两根RS232转接线和SATA转接线，还有一张光盘，这三个配件对于我这次体验，并没有什么帮助。

在外观上，益德Q270主板感觉还是上个世纪的主板配色，现在大多数主板都采用了浓墨风格，绿色主板已经在市面上很少见到了。

主板主供电接口采用24pin+8pin供电模组，双供电接口保证了CPU供电系统的稳定性。内存插槽方面，益德Q270主板拥有4根DDR4内存插槽，最大支持64G。

PCI插槽分为三类：2个PCI插槽、2个PCI-EX16显卡插槽、1个PCI-EX3插槽，足以满足不同插口的显卡。

USB接口方面，一共有1个USB3.1Type-C接口、4个USB3.0、7个USB2.0接口。

再来看看CPU区域，这个CPU区域真的没有卡槽，这也是益德Q270主板专利设计。

除了前面介绍的24pin电源接口外，还额外增加了一个ATX12V电源接口。。

益德Q270主板除了USB接口外，居然还有一个PS2接口，不过现在大部分高端主板已经把这个接口砍掉了，PS2由于非通用接口、非即插即用、针脚容易弯等缺点，已经被USB接口所替代了。除此之外，主板还配备了1个DB15的VGA接口、1个标准的DVI-D接口和1个标准的HDMI接口以及一个1个USB3.1Type-C接口。

在网口方面，居然有两个网口，这个双网口设计现在也不常见了，双网口其中一个优点是可以实现多路聚合，配合独立的双网卡，利用一些软件可以实现负载均衡或降低延迟等功能。双网口的另一个优点是可以自己DIY一台软路由，打算写完这篇报告后，后期会搞一下软路由。双网口的最后一个优点是可以将搭载双网口的电脑配置成一个内网文件存储服务器，使其兼具内外网功能，并实现NAS存储的一些功能。

在PCI插槽的底部的针脚从上到下依次为USB2.0接口、USB2.0接口、四进四出8BIT GPIO接口、RS232串口、RS232串口、FP_AUDIO接口、RS232串口需要通过COM转接线接为标准的DB9接口。

益德Q270主板还配备了6个SATA III接口，其中4个SATA III接口在PCI插槽旁边。

看完益德Q270主板的正面细节后，个人感觉主板正面光秃秃的，只有零星的电容、插槽、接口，其他的配件根本看不到。接着再来看看主板的背面构造，主板的背面感觉要比正面丰富得多。

其中比较凸显的算是CPU槽了，如益德所宣传的卖点，CPU真的被装到了主板的背面。

PCIE桥接控制器芯片为祥硕ASM1083，该芯片支持33MHz PCI总线、支持3个PCI大师、支持SSC、支持CLKRUN、支持PME。

I/O芯片为Fintek F81866AD。

装机体验

看完这款主板的外观细节介绍后，终于到了装机时刻了。由于CPU在主板背面安装，如果想要搭配水冷或风冷安装，市面上标准机箱根本放不下水泵、鳍片高度，所以自己又定制了一套亚克力板机箱。机箱整体偏正方体结构，主板正好夹在机箱中间，这样就可以给水泵和鳍片留下足够的空间。

这次主板没有带I/O挡板，主板安装成功后显得I/O有些裸露，希望后期可以额外赠送一个挡板。

接着可以将CPU装入CPU槽中。

再将CPU槽卡扣压入锁扣中。

将2根8G内存条压入DDR4内存插槽中，这次采用的是金士顿2400MH内存条。

其实安装水冷需要分为两步，第一步需要在安装主板前将水泵头先穿过，第二步在固定好主板后，将水泵头固定在主板上，这次CPU为LGA1151针脚，固定水泵时需要固定架，是主板正面由于没有留固定架位置，这个设计确实有点缺陷。

然后将固态接入M.2卡槽，这次益德Q270主板也不像高端主板一样，赠送固态散热器。

最后就是装显卡了，显卡的安装方式与普通装机没有什么区别。

最后装机效果正面如下。

背面效果如下。

电源线接入。

风扇供电接入。

性能体验

接下来开始性能测试，首先看一下测试平台：i7-7700K处理器+16G DDR4 2400MHz 内存+GTX 1050Ti显卡+1T NVMe协议固态。

这套配置跑分74万+，应该可以算是中高端配置了，其i7-7700K采用14纳米制程，Kaby Lake架构，默频4.2GHz，可睿频至最高4.5GHz，采用4核8线程，拥有8M三级缓存，最大支持64G内存，单CPU跑分可达32万+。

首先来看一下CINEBENCH测试成绩，CINEBENCH可以测试处理器和单核性能和多核性能，在CINEBENCH R20版本的测试中，i7-7700K表现一般。

但是在CINEBENCH R15版本的测试中，i7-7700K发挥不错，不管是单核还是多核跑分表现都不错。

接下来再来进行一下生产力测试，这次采用了视频解码类的X264测试和视频渲染类的POV-Ray测试。

生产力性能测试更偏重于处理器的核心线程数和处理器的频率，i7-7700K搭配益德Q270主板这套组合在生产力表现方面也尚可。

从AIDA64中可以获取一些BIOS属性，BIOS制造商居然是AMI，感觉又回到当年的台式机时代。

用AIDA64进行了9分钟的烤机测试，CPU、GPU都已达到满载状态。此时CPU温度已经达到100℃，感觉再烤下去会出事，但是烤机过程中并没有出现死机、绿屏等现象，表现还算稳定。益德B250主板的卖点之一便是被动散热，个人感觉这个被动散热也没有起到多大作用，因为在搭配水冷的情况，CPU温度还是爆表了。

个人观点

在经过两周多的体验后，发现益德Q270主板的设计之初是好的，利用CPU反装将发热源另置于系统的外向空间，降低了系统的热源积聚密度，更为系统采用被动式无源散热创造了必要的空间条件。但是实际体验下来，这个被动散热所起到的效果并不理想，希望后期还可以继续打磨这款主板。当然这款主板还是有优点的，双网口设计给许多DIY提供了ALL IN ONE设计的可能性，后期有时间我也会用这个主板搞一套ALL IN ONE分享给大家。整体来说，我个人感觉这款主板的实用性不太强，由于CPU反装，市面上的标准机箱都不能适配该主板了，当然对于一些DIY用户来说，生命不止，折腾不息，感觉还是值得去尝试折腾一下的。
